PRACTICAS EN PACKET TRACER

PRACTICA #1 - REPORTE

Utilizando la herramienta de simulación PACKET TRACER, se desea implementar la siguiente estructura de Red:

Incluye:

• 3 Computadoras PC-PT "PC0", PC-PT "PC1" y PC-PT "PC2".
• Switch 2950-24.
• Cable Copper Straight Trhough.

Con el material mencionado anteriormente se diseña la red conectada a las tres computadoras a través del cable hacia el Switch. Después de ellos se realiza la configuración de la Dirección IP y Default Gateway dependiendo del tipo de PC. Por ultimo verificar si existe comunicación entre la red.

• Paso 1. Seleccionar la referencia de Switch 2950-24, el cual se encuentra en el menú Switches, tal como se ilustra en la figura.

• Paso 2. En el menú End Devices, seleccionar la opción PC-PT y dibujar las 3 PC.

• Paso 3. En el menú Connections, escoger la opción Copper Straight Trhough, corresponde al cable, en este caso para conectar cada una de las PC al Switch.

• Paso 4. Seleccionar el primer PC, hacer clic al botón derecho del Mouse y elegir la opción FastEthernet0.

  PC-PT
  PC0

• Paso 5. Después de seleccionar la opcion FastEthernet0 en el primer PC, se arrastra el Mouse hasta el Swtich, hacer clic sobre el y seleccionar el puerto FastEthernet0/1.

*El paso anterior se repite con las siguientes dos PC que faltan*

PC-PT

PC1

PC-PT
PC2

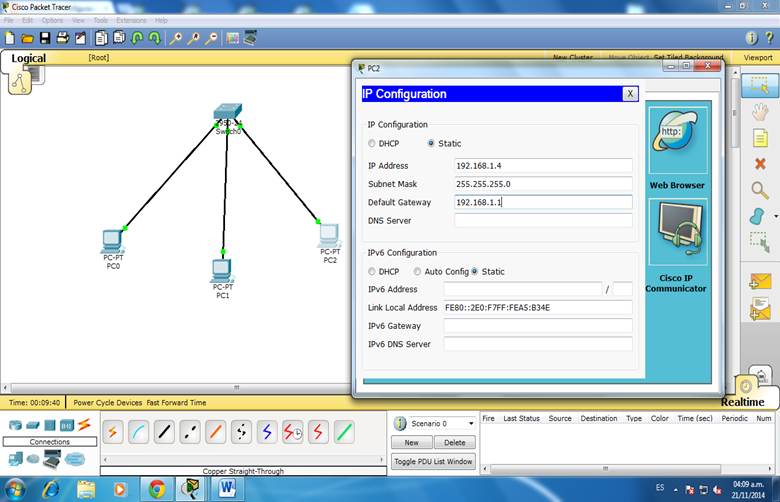

• Paso 6. Después de realizar cada una de las conexiones, se debe configurar las Direcciones IP de cada PC. Para ello se selecciona el primer PC y se da doble clic sobre el. Apareciendo el siguiente recuadro:

• Paso 7. Dar clic donde dice IP Configuration y a continuación se teclea el tipo de dirección en IP  Address y Default Gateway en cada una de las tres PC.

  PC-PT
  PC0

PC-PT

PC1

PC-PT

PC2

• Paso 8. Para verificar la configuración del Primer Computador (PC0), escogemos la opción Desktop, seleccionamos Command Prompt.

• Paso 9. Allí se escribe IPCONFIG y pulsamos enter, en donde se identifica los parámetros del host correspondiente a la Dirección IP, la Mascara de Subred y la Dirección Gateway.

• Paso 10. Para verificar que existe comunicación entre los diferentes equipos que hacen parte de la red, se selecciona uno, en este caso el PC2, escogemos nuevamente la opción Desktop, seleccionamos Command Prompt.

• Paso 11. Escribimos el Comando PING junto con la Dirección IP la que tu desees, en este caso es 192.168.1.2.

• Paso 12. Una vez escrito lo anterior, das Enter. El resultado de ello es claramente que se enviaron 4 paquetes de información y 4 paquetes fueron recibidos.

Para concluir con la practica antes explicada observe, analice y aprendí a crear una red sencilla con Tres PC conectadas a un Switch 2950-24 a través de un Cable Directo Copper Straight Trough y verificar por medio de Command Prompt si existe comunicación entre ellas.

Todos los pasos fueron explicados de una manera simple y clara ilustrando con capturas de pantalla mientras se iba creando la red. Lo primero que se hizo fue abrir PACKET TRACER, implementamos la red en el área de trabajo junto con las Tres PC, Switch y El Cable, que fueron mencionados al principio de la practica. Después de haber armando la red se configuro las Direcciones IP y el Default Gateway de cada PC en la opción Desktop que aparecía en el cuadro que mostraba cada PC al dar clic derecho al Mouse. Por ultimo verificamos a traves de Comandos si en realidad esta red funciona de manera que exista comunicacion entre las PC y el Switch.

CONFIGURAR UN "SERVICIO DNS" EN PACKET TRACER

1° Abrimos el Packet Tracer y nos dirigimos a la parte inferior izquierda donde se encuentran las herramientas como: PC’s, Servidores, Switch, Routers, Medios de Conexión (Tipo de Cables), etc.

2° Vamos armando nuestra Red así como se muestra en la imagen.

3° Luego hacemos clic en el Servidor DNS, hacemos clic en la Pestaña “Desktop”, y hacemos clic en “IP Configuration” e ingresamos su dirección IP con respecto al mapeo que se realizó anteriormente, tal como se muestra en la imagen:

4° Después ese mismo paso lo repetiremos para configurar su dirección IP de los demás servidores, tal como se muestra a continuación:

• Servidor HTTP:

• Servidor DHCP:

• Servidor EMAIL:

• Nota: Aunque en esta red no hay un Router, configuramos ese IP a manera de referencia, aunque si lo quitamos no afectaría a la comunicación entre los diferentes equipos de la Red.

5° Luego de configurar los IP’s de los Servidores empezaremos a configurar el Servidor DNS, para ello haga clic sobre dicho Servidor, haga clic en “Config” y haga clic en “DNS”, tal como se muestra en la imagen:

6° Después en dicha interfaz, en “Name” ingrese una dirección de dominio y en Address ingrese la dirección del Servidor HTTP y luego haga clic en “Add”, tal como se muestra en la imagen:

7° Luego de configurar el Servidor DNS, configuraremos el "Servidor HTTP", para ello repetiremos el Paso 5, con la excepción de hacer clic en HTTP, en vez de DNS, tal como se muestra en la imagen:

8° En dicha interfaz, ya nos genera una página html (index.html), el cual la podemos personalizar, modificando el código html, tal como se muestra en la imagen:

• Nota: Tener en consideración que al modificar el código html, no agregarle muchas cosas, ya que puede que el simulador no interprete algunas características de una página html.

9° Ahora configuraremos el Servidor DHCP, para ello al igual que la configuración del Servidor DNS, repetiremos el Paso 5, con la excepción de hacer clic en DHCP, en vez de DNS, tal como muestra en la imagen:

10° En dicha interfaz, nos genera una configuración por defecto del Servidor, el cual la reutilizaremos, en “Default Gateway” ingresaremos el IP del Router (Opcional), en “DNS Server” ingresaremos el IP del Servidor DNS, en “Start IP Address” ingresamos el IP inicial que se otorgará a los clientes en la red, en “Subnet Mask” dejamos por defecto ya que no hemos subneteado esta red, en “Maximum number of Users” ingresaremos la cantidad de IP’s que asignaremos, en “TFTP Server” dejamos por defecto, después haga clic en “Save” para guardar los cambios, tal como se muestra en la imagen:

• Nota: Desactivar el Servicio de DHCP de los demás servidores, ya que por defecto están activados generando un retraso o conflicto para la asignación de IP’s de nuestro Servidor.

11° Ahora configuraremos el Servidor EMAIL o de Correo, para ello al igual que la configuración de los Demás Servidores repetiremos el Paso 5, con la excepción de hacer clic en EMAIL, en vez de DNS, tal como se muestra en la imagen:

12° En dicha interfaz, en “Domain Name” ingrese el nombre de dominio (Sin ingresar las “www”), luego haga clic en Set, después en “User” ingrese un nombre de Usuario y en “Password” ingrese una contraseña para el usuario, finalmente haga clic en el botón “+”, para añadir el usuario, tal como se muestra en la imagen:

13° Finalmente probaremos el funcionamiento de los Servidores, para ello haga clic en los Clientes (PC’s), luego en “Desktop”, después en “IP Configuration” y haga clic en DHCP, y obtendrá una dirección IP asignada por el Servidor, tal como se muestra en la imagen:

• user01:

• user02:

14° Luego en uno de los clientes haga clic, después haga clic en “Desktop” y haga clic en “Web Browser”, luego en la URL ingrese la dirección de dominio y haga clic en “Go”, tal como se muestra en la imagen:

15° Por último, configuraremos los clientes con respecto al Servidor de Correo (Email), para ello haga clic en el primer cliente, luego haga clic en “Desktop”, después haga clic en “E mail”, en dicha interfaz ingrese los campos con respecto a la PC y el usuario que corresponda, tal como se muestra en la imagen:

16° Al igual que la configuración anterior, realice la misma configuración con el otro cliente, tal como se muestra en la imagen:

17° Para comprobar la configuración realizada, haga clic en un cliente y diríjase a “E Mail” y haga clic en “Compose”; en “To” ingrese la dirección E mail del destinatario, en “Subject” ingrese el título del mensaje, en el recuadro en blanco de abajo ingrese el contenido del mensaje, y haga clic en “Send”, tal como se muestra en la imagen:

Luego para comprobar la recepción del mensaje haga clic en “receive” en “E mail”, para recibir todos los mensajes recibidos, tal como se muestra en la imagen:
